發布于2020-06-18 有5457人閱讀
干霧抑塵系統裝置采用模塊化設計技術。由微米級干霧抑塵機、噴霧器、水汽分控箱、干霧總成、萬向節、干霧噴頭、水質過濾器、干燥機、空壓機、儲氣罐、空氣過濾器、水氣連接管線、電伴熱系統和自動控制線路組成。
購買熱線 0559-75132270 / 0559-75132271 / 0559-75322172

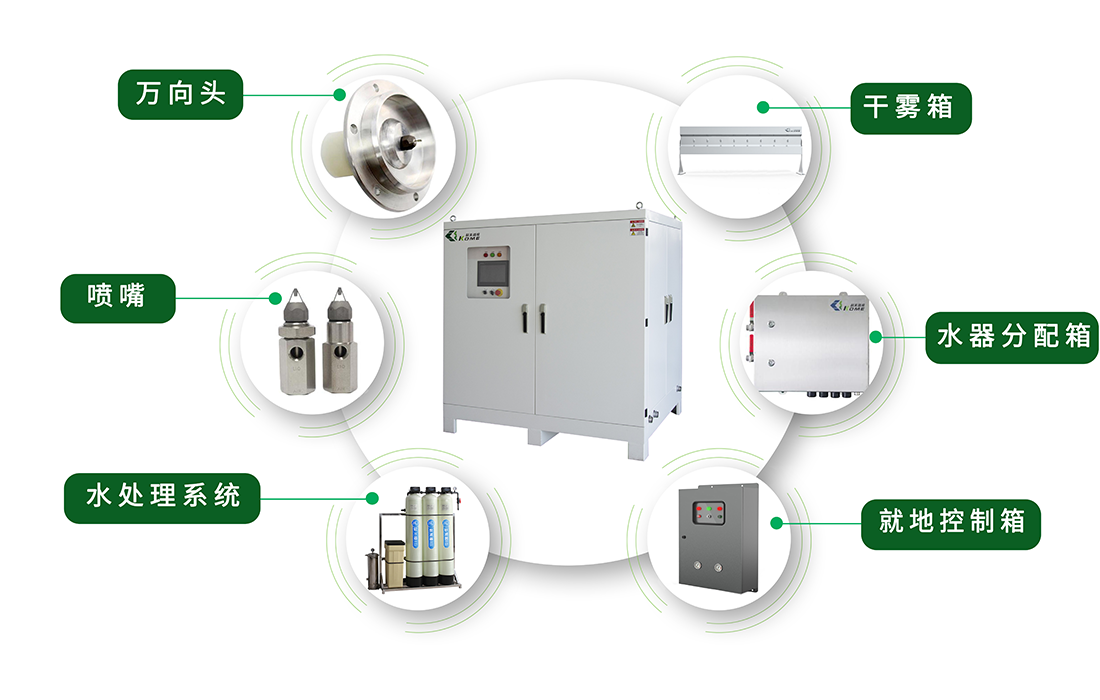

產品配置
應用領域
電廠/鋼鐵廠翻車機、港口裝船機、煤倉間犁煤機、風力選煤機、葉輪給煤機、皮帶轉接點、皮帶頭溜槽、粉碎機排料口、卡車裝料口/卸料口、裝車樓、篩分塔、圓型料場堆取料機、振動篩等。
干霧抑塵現場案例
產品優勢
（9） 冬季使用時車間溫度基本不變。
工作原理
微米級干霧抑塵裝置能夠產生直徑在1-10微米的水霧顆粒，對懸浮在空氣中的粉塵-——特別是直徑在5微米以下的可吸入粉塵顆粒進行有效的吸附而聚結成團，受重力作用而沉降，從而達到抑塵作用。
產品參數
|

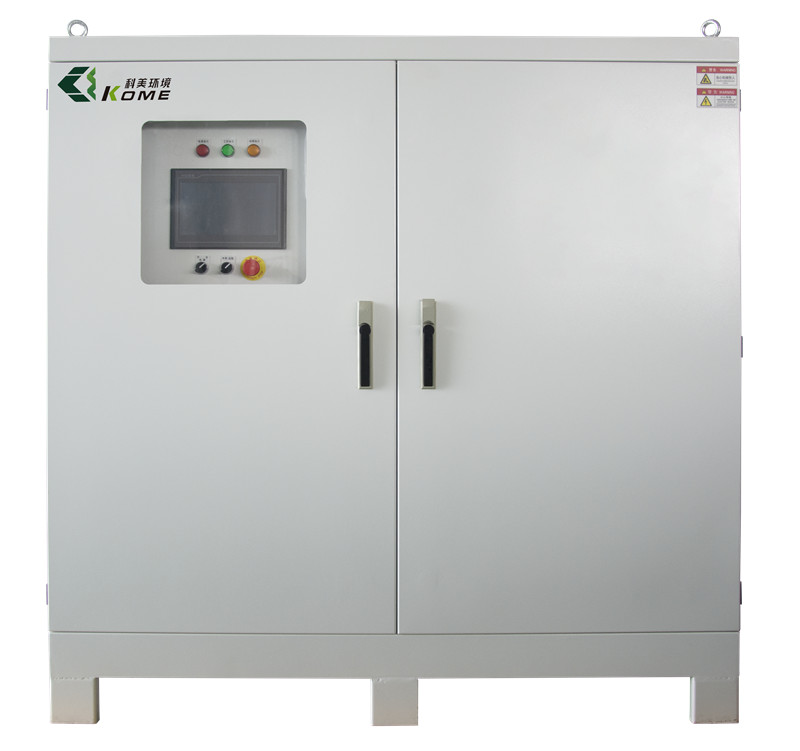

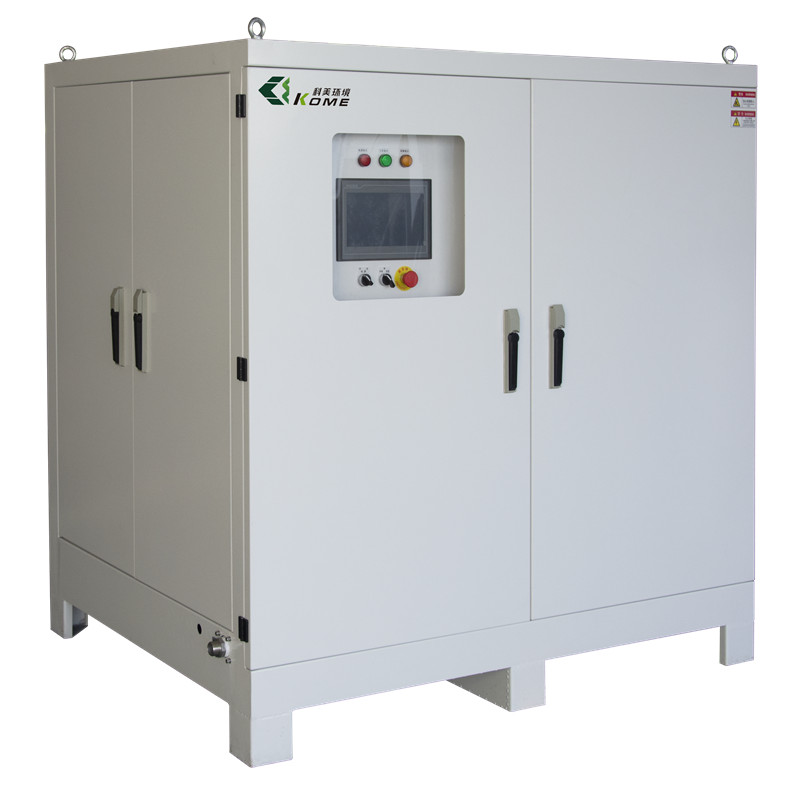

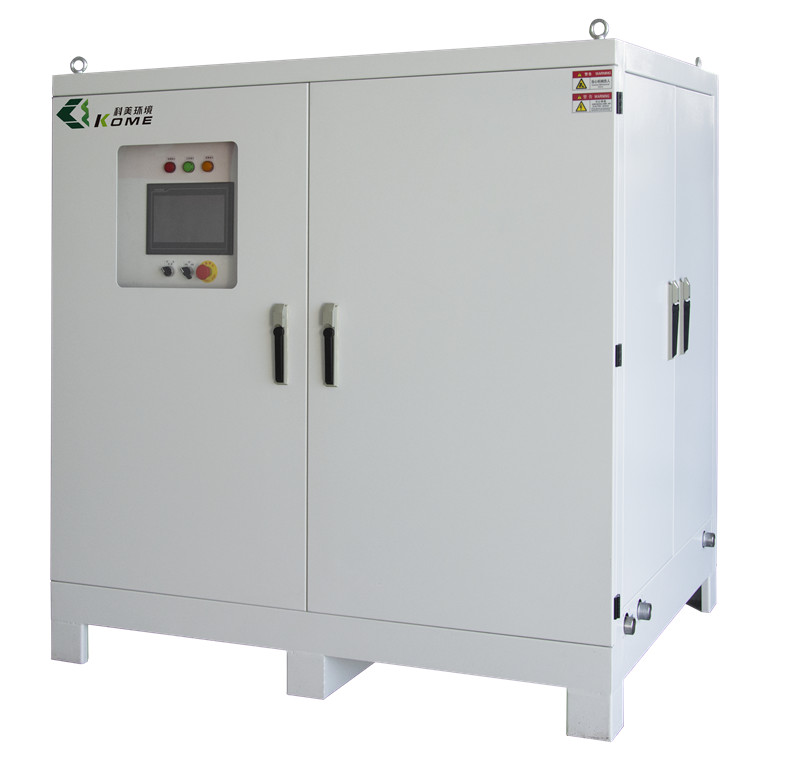

微米級干霧抑塵設備參數 |
||||
|
設備型號 |
KM-UDF-1T-A |
KM-UDF-3T-A |
KM-UDF-5T-A |
KM-UDF-10T-A |
|
設計最大耗氣量 |
≤8立方米/分鐘 |
≤24立方米/分鐘 |
≤40立方米/分鐘 |
≤80立方米/分鐘 |
|
設計最大耗水量 |
≤1立方米/小時 |
≤3立方米/小時 |
≤5立方米/小時 |
≤10立方米/小時 |
|
抑塵效率 |
90%以上 |
90%以上 |
90%以上 |
90%以上 |
|
配置空壓機功率 |
≤45KW |
≤132KW |
≤220KW |
≤440KW |
|
儲氣罐容積 |
2立方米 |
4立方米 |
5立方米 |
10立方米 |
|
電源 |
AC 380V |
AC 380V |
AC 380V |
AC 380V |
|
氣壓輸出 |
0.5-0.8MPA |
0.5-0.8MPA |
0.5-0.8MPA |
0.5-0.8MPA |
|
水壓輸出 |
0.2-0.5MPA |
0.2-0.5MPA |
0.2-0.5MPA |
0.2-0.5MPA |
|
防護等級 |
IP55 |
IP55 |
IP55 |
IP55 |
|
水質懸浮物 |
<100u |
<100u |
<100u |
<100u |
|
水質硬度 |
中性水 |
中性水 |
中性水 |
中性水 |
| 水箱容積 |
300L（內置水箱） |
300L（內置水箱） |
500L（內置水箱） |
1000L（內置水箱） |
|
主機外觀尺寸 |
1600*1000*1610 |
1600*1000*1610 |
1600*1200*1610 |
2000*1200*1610 |
|
主機凈重 |
420KG |
440KG |
520KG |
600KG |
|
控制方式 |
本地/遠程 （手動/自動/遙控） |
本地/遠程 （手動/自動/遙控） |
本地/遠程 （手動/自動/遙控） |
本地/遠程 （手動/自動/遙控） |
分控箱
|
智能分控箱參數 |
|||||
|
型號 |
材質 |
尺寸 |
防護等級 |
工作壓力 |
控制方式 |
|
FKX-Z/C |
冷板噴塑 |
400*500*250 |
IP55 |
AC220V |
本地/遠程 手動/自動 |
|
FKX-Z/B |
304不銹鋼 |
400*500*250 |
IP55 |
AC220V |
本地/遠程 手動/自動 |
|
FKX-Z/FB |
鋁合金防爆 |
400*500*250 |
IP65 |
AC220V |
本地/遠程 手動/自動 |

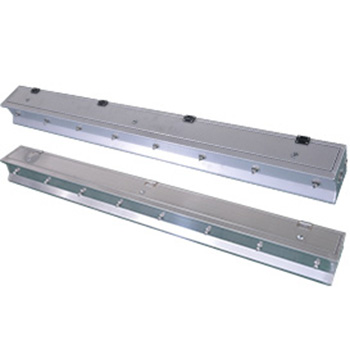

干霧箱
|
干霧噴霧箱參數 |
|||||
|
型號 |
材質 |
尺寸（MM） |
噴嘴數量 |
氣路尺寸 |
水路尺寸 |
|
PWX-4T |
304不銹鋼 |
1000*180*180 |
4個 |
DN20 |
DN20 |
|
PWX-5T |
304不銹鋼 |
1250*180*180 |
5個 |
DN20 |
DN20 |
|
PWX-6T |
304不銹鋼 |
1500*180*180 |
6個 |
DN20 |
DN20 |
|
PWX-7T |
304不銹鋼 |
1750*180*180 |
7個 |
DN20 |
DN20 |
|
PWX-8T |
304不銹鋼 |
2000*180*180 |
8個 |
DN20 |
DN20 |
|
PWX-10T |
304不銹鋼 |
2500*180*180 |
10個 |
DN20 |
DN20 |

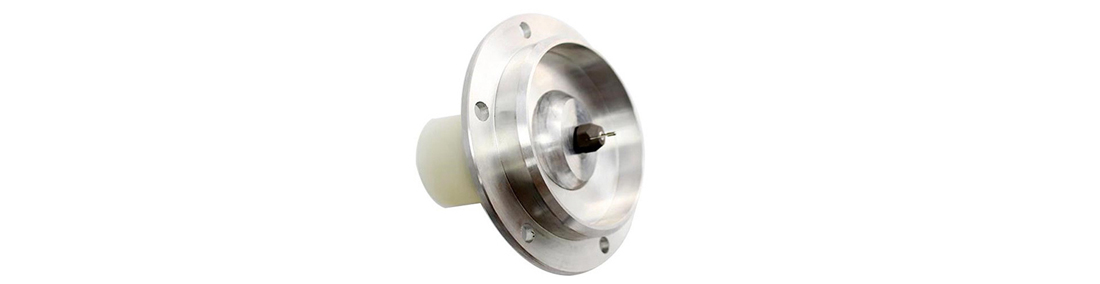

萬向頭
|
萬向頭參數 |
|||||
|
型號 |
材質 |
安裝尺寸（MM） |
噴嘴數量 |
氣路尺寸 |
水路尺寸 |
|
WXT-160 |
304不銹鋼 |
法蘭外徑160 |
1個 |
2分 |
1分 |
|
WXT-160 |
鋁合金 |
法蘭外徑160 |
1個 |
2分 |
1分 |
